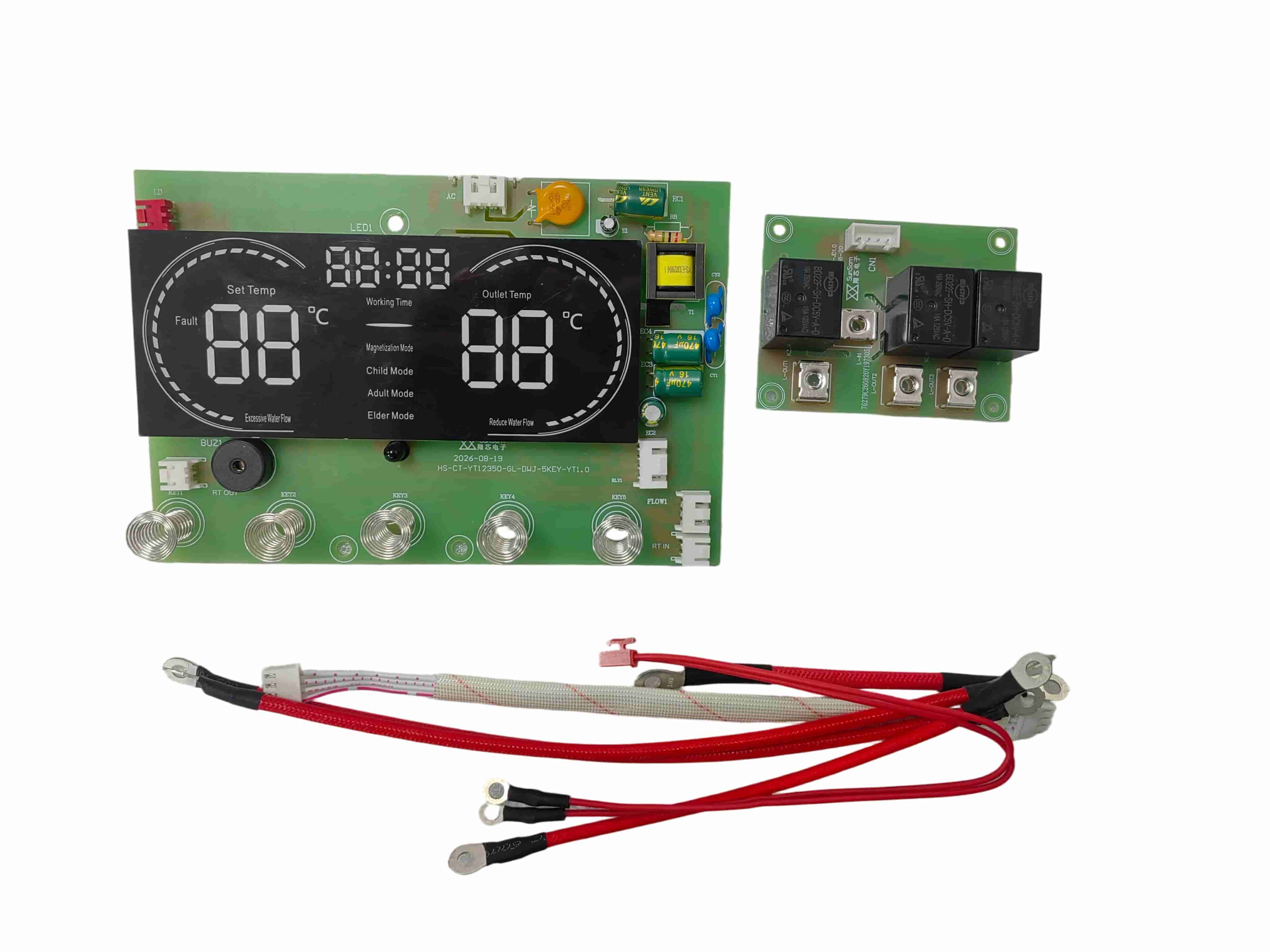

CT12350 Elektrischer Durchlauferhitzer PCBA

CT12350 Elektrischer Durchlauferhitzer PCBA

Der elektrische Durchlauferhitzer CT12350 PCBA ist eine integrierte Steuerungslösung, die für Durchlauferhitzersysteme mit 220 V und 6 kW entwickelt wurde. Es vereint abgestufte Heizungssteuerung, Wasserdurchflusserkennung, Temperaturregelung, LED-Anzeigesteuerung und mehrere Fehlerschutzfunktionen auf einer PCBA.

Der CT12350 wurde für elektrische Durchlauferhitzer im Haushalt und maßgeschneiderte Warmwassergeräte entwickelt und unterstützt die Anpassung von Hardware, Firmware, Anzeige und Schnittstelle für verschiedene OEM- und ODM-Projekte.

6 kW Heizungssteuerung mit sieben Leistungsstufen

Die getestete Version als Schaltnetzteil arbeitet mit 150–280 V Wechselstrom bei 50 Hz. Bei der Nennspannung AC 220 V unterstützt die PCBA eine maximale Heizlast von 6.000 W und steuert drei Heizleistungsgruppen.

Für eine flexiblere Temperaturregulierung stehen sieben Leistungsstufen zur Verfügung:

- Stufe 1: 1.400 W

- Stufe 2: 2.200 W

- Stufe 3: 2.400 W

- Stufe 4: 3.600 W

- Stufe 5: 3.800 W

- Stufe 6: 4.600 W

- Stufe 7: 6.000 W

Das mehrstufige Heizdesign ermöglicht es dem Regler, je nach Betriebsmodus, Wassertemperatur und Heizbedarf eine geeignete Leistung auszuwählen.

Intelligente Konstanttemperaturregelung

Die Warmwasserbereiter-Steuerplatine CT12350 bietet einen einstellbaren Temperaturbereich von 30–55 °C. Zur Temperaturerfassung und Regelungsrückmeldung wird ein 50 kΩ NTC-Temperatursensor verwendet.

Im AI-Modus wählt die PCBA automatisch eine geeignete Leistungsstufe und Zieltemperatur entsprechend der Einlasswassertemperatur. Die programmierten AI-Temperatureinstellungen reichen von 39 °C bis 45 °C unter den im Testbericht aufgezeichneten Einlasstemperaturbedingungen.

Für eine komfortable Bedienung stehen außerdem drei Temperaturmodi zur Verfügung:

- Kindermodus: 38°C

- Erwachsenenmodus: 42°C

- Seniorenmodus: 45°C

Der Controller unterstützt die automatische Kalibrierung und Speicherung von Konstanttemperaturparametern. Basierend auf den aufgezeichneten Probentests bei einer Einlasstemperatur von 25 °C und Durchflussraten von 1,5 l/min und 3 l/min blieb die gemessene Auslasstemperatur bei den getesteten Sollwerten innerhalb von etwa ±2 °C.

Aktivierung des Wasserdurchflusses und Standby-Steuerung

Die PCBA startet den Heizsteuerungsprozess, wenn der erkannte Wasserdurchfluss etwa 1,5 l/min erreicht. Die Heizung stoppt, wenn der Durchfluss auf etwa 1,3 l/min abnimmt.

Wenn kein Wasserfluss erkannt wird, wechselt der Controller nach etwa zwei Sekunden in den Standby-Modus. Die Anzeige kann durch Tastendruck oder Wiederherstellung des Wasserflusses wieder aktiviert werden. Diese Steuerlogik hilft dabei, den Heizbetrieb mit dem tatsächlichen Wasserbedarf zu koordinieren.

Touch-Steuerung und LED-Anzeige

Die PCBA des elektrischen Durchlauferhitzers CT12350 verfügt über fünf Hauptsteuertasten:

- Leistung

- Temperatur- oder Leistungsanstieg

- Temperatur- oder Leistungsabfall

- KI

- Modusauswahl

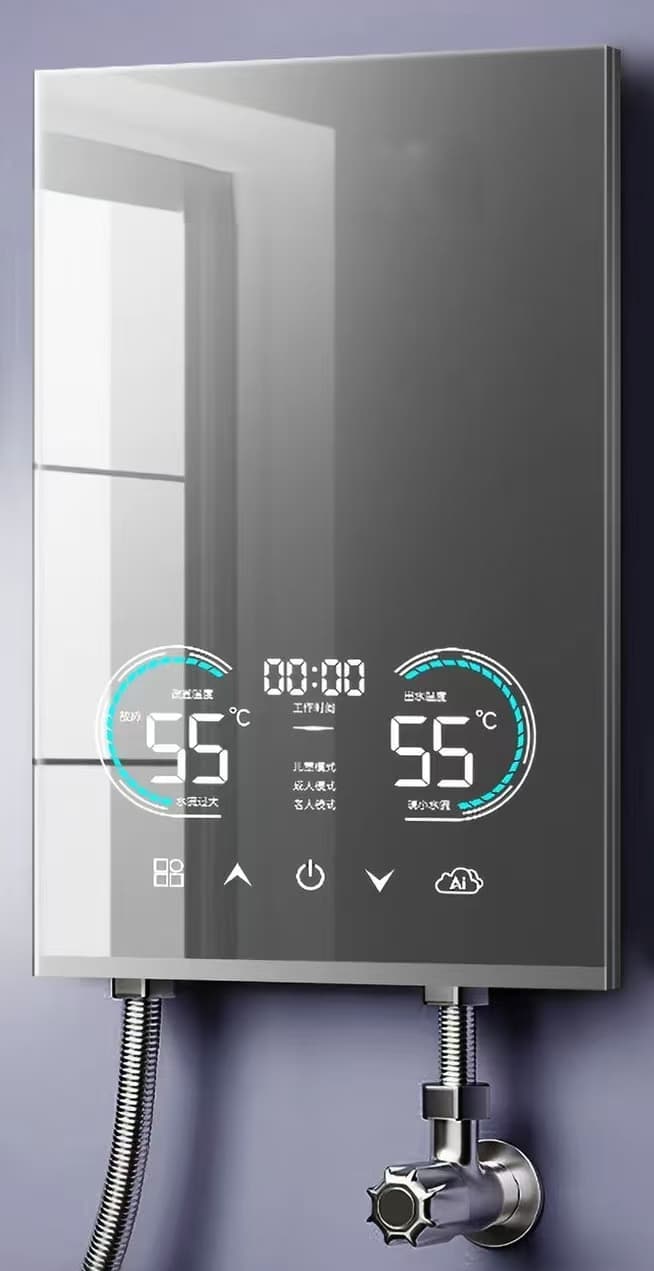

Die Touch-Bedienoberfläche kann über eine aufgesetzte 4-mm-Glasscheibe oder eine 2-mm-Kunststoffscheibe bedient werden, sodass der Gerätehersteller unterschiedliche Frontplattendesigns entwickeln kann.

Die LED-Anzeige kann Folgendes anzeigen:

- Austrittswassertemperatur

- Temperatur einstellen

- Betriebszeit

- Heizstatus

- Einschaltstatus

- Ausgewählte Betriebsart

- Fehlercodes

Die Anzeigesymbole und das Interface-Layout können je nach Produkterscheinung und Kundenanforderungen angepasst werden.

Mehrere Fehlerschutzfunktionen

Der CT12350 umfasst mehrere Steuerungs- und Fehlerdiagnosefunktionen für Anwendungen mit Durchlauferhitzern.

Wenn die Austrittstemperatur 63°C erreicht, reduziert der Regler automatisch die Heizleistung um eine Leistungsstufe. Wenn die Temperatur 65 °C erreicht oder überschreitet, wird der Übertemperaturalarm E4 aktiviert und die Heizung stoppt. Sobald die Temperatur unter 55 °C fällt, kann der Normalbetrieb wieder aufgenommen werden.

Der Controller unterstützt außerdem:

- E1-Leckagefehleralarm und Heizungsabschaltung

- E2-Austrittstemperaturfühler-Unterbrechungs- oder Kurzschlussschutz

- Automatische Wiederherstellung nach Behebung des Temperatursensorfehlers

- Fehlercode-Anzeige zur einfacheren Inspektion und Wartung

Die endgültige Schutzleistung hängt vom gesamten Gerätedesign, den Sensoren, der Verkabelung, dem Heizsystem und anderen Sicherheitskomponenten ab.

Wichtigste technische Spezifikationen

| Parameter | Spezifikation |

|---|---|

| Produktmodell | CT12350 |

| Produkttyp | Elektrischer Durchlauferhitzer PCBA |

| Design der Steuerplatine | Isolierte integrierte Steuerplatine |

| Betriebsspannung | Wechselstrom 150–280 V, 50 Hz |

| Nennspannung | Wechselstrom 220 V |

| Maximale Heizlast | 6.000 W |

| Heizungssteuerungsausgänge | 3 Gruppen |

| Leistungsstufen | 7 Ebenen |

| Temperatur-Einstellbereich | 30–55°C |

| Aktivierungsdurchflussrate | 1,5 l/min |

| Absperrdurchflussmenge | 1,3 l/min |

| Temperatursensor | 50 kΩ NTC bei 25°C |

| Voreingestellte Modi | Kinder 38°C, Erwachsene 42°C, Senioren 45°C |

| Touchpanel-Kompatibilität | 4 mm Glas oder 2 mm Kunststoffplatte |

| Betriebstemperatur | −15°C bis 65°C |

| Betriebsfeuchtigkeit | 10 %–95 % relative Luftfeuchtigkeit |

Beispieltests und Leistungsüberprüfung

Während der Probenverifizierung lief die Version des Schaltnetzteils acht Stunden lang ununterbrochen bei 280 V Wechselstrom ohne abnormale Leistung. Das System lief außerdem acht Stunden lang in einer Testumgebung von 65 °C und 90 % relativer Luftfeuchtigkeit.

Diese Ergebnisse beziehen sich auf die getestete Probe und die angegebenen Testbedingungen. Die endgültigen Elektro-, Umwelt- und Sicherheitsspezifikationen sollten erneut überprüft werden, nachdem die PCBA in den kompletten Warmwasserbereiter des Kunden integriert wurde.

OEM- und ODM-PCBA-Anpassung

Der CT12350 kann als Referenzsteuerungsplattform für kundenspezifische Projekte mit elektrischen Durchlauferhitzern verwendet werden. Zu den verfügbaren Engineering- und Fertigungsdienstleistungen gehören:

- PCBA-Hardware-Design

- Entwicklung eingebetteter Firmware

- Anpassung der Heizungssteuerungslogik

- Anpassung des Displays und der Touch-Oberfläche

- Stecker- und Kabelbaumanpassung

- Temperatur- und Durchflusssensoranpassung

- Komponentenbeschaffung

- SMT- und DIP-Montage

- Funktionstest

- Prototypen- und Serienfertigung

Für die Projektbewertung können Kunden die erforderliche Betriebsspannung, Heizleistung, Produktabmessungen, Displaydesign, Sensorspezifikationen, Schaltpläne und angestrebte Sicherheitsstandards angeben.

Anwendungen

Die CT12350-Steuerungsplattform ist geeignet für:

- Elektrische Durchlauferhitzer für den Haushalt

- Elektrische Durchlauferhitzer für die Dusche

- Kompakte Wand-Warmwasserbereiter

- Warmwassergeräte für Badezimmer und Küche

- Maßgeschneiderte OEM- und ODM-Wassererwärmungssysteme

Wenn Sie einen 220-V-Durchlauferhitzer entwickeln und eine anpassbare 6-kW-Steuerplatine benötigen, wenden Sie sich mit Ihren Produktspezifikationen, Zeichnungen oder vorhandenen Mustern an SunSam. Unser Ingenieurteam kann die Steuerungsanforderungen bewerten und einen geeigneten PCBA-Entwicklungs- und Herstellungsvorschlag erstellen.
